Распределительное устройство (РУ) - это электроустановка, предназначенная для приема и распределения электрической энергии, содержащая электрические аппараты, шины и вспомогательные устройства. Электрические станции, понижающие и повышающие подстанции, обычно имеют, несколько распределительных устройств разных напряжений (РУ ВН, РУ СН, РУ НН).
По существу РУ – это конструктивное выполнение принятой электрической схемы подстанции , т.е. расстановка электрических аппаратов внутри помещений или на открытом воздухе с соединениями между ними голыми (редко изолированными) шинами или проводами строго в соответствии с электрической схемой.
Для энергетической системы РУ является узлом сети, оборудованным электрическими аппаратами и защитными устройствами, служащими для управления распределением потоков энергии, отключения поврежденных участков, обеспечения надежного электроснабжения потребителей.
Каждое РУ состоит из подходящих и отходящих присоединений, которые связаны между собой сборными шинами, перемычками, кольцевыми и многоугольными соединениями, с размещением различного числа выключателей, разъединителей, реакторов, измерительных трансформаторов и прочих электрических аппаратов, обусловленных принятой схемой. Все аналогичные присоединения выполняются одинаково, так что РУ собирается из стандартных, как бы типовых, ячеек.
РУ должны отвечать определенным требованиям, наиболее важными из них являются: надежность работы, удобство и безопасность обслуживания при минимальных затратах на сооружение, пожарная безопасность и экономичность эксплуатации, возможность расширения, максимальное применение крупноблочных узлов заводского изготовления.
Надежность работы РУ обеспечивается правильным выбором и правильной установкой электрооборудования (электрических аппаратов, токоведущих частей и изоляторов), а также хорошей локализацией аварий с электрооборудованием в случае их возникновения. Кроме того, надежность работы РУ в большей степени зависит от качества выполнения строительных и электромонтажных работ.
РУ выполняются для всех применяемых напряжений. По аналогии с аппаратами они делятся на РУ до 1000 кВ, РУ высокого напряжения от 3 до 220 кВ, РУ сверхвысокого напряжения: 330, 500, 750 кВ и перспективные РУ ультравысоких напряжений 1150 кВ и выше.
По конструктивному выполнению подразделяют распределительные устройства на закрытые (внутренние), в которых все электрооборудование размещено внутри здания, и открытые (наружные), в которых все электрооборудование расположено на открытом воздухе.
Рис. 2.1. ГРУ 6 – 10 кВ с одной системой шин и групповыми реакторами (разрез по цепям генератора и группового реактора) 1- трансформатор тока, 2 – проходной изолятор, 3 – камера генераторного выключателя, 4 – привод выключателя, 5 – блок сборных шин, 6 – блок шинных разъединителей, 7 – привод шинных разъединителей, 8 – камера сдвоенного реактора, 9 – шинопровод, 10 – ячейки КРУ
Закрытое распределительное устройство (ЗРУ) - это распределительное устройство, расположенное внутри здания. Обычно их сооружают при напряжении 3 – 20 кВ. В установках больших напряжений, 35 - 220 кВ, закрытые распределительные устройства сооружают только при ограниченной площади под РУ, при расположении их в непосредственной близости от промышленных предприятий, загрязняющих воздух токопроводящей пылью или газами, разрушающими изоляцию и металлические части электрооборудования, а также вблизи морских побережий и в местностях с очень низкими температурами воздуха (районы Крайнего Севера).
Обслуживание ЗРУ должно быть удобным и безопасным. Для безопасности соблюдаются минимально допустимые расстояния от токоведущих частей до различных элементов ЗРУ
Неизолированные токоведущие части во избежание случайных прикосновении к ним должны быть помещены в камеры или ограждены. Ограждение может быть сплошным или сетчатым. Во многих ЗРУ применяется смешанное ограждение – на сплошной части ограждения крепятся привода выключателей и разъединителей, а сетчатая часть ограждения позволяет наблюдать за оборудованием. Высота такого ограждения должна быть не менее 1,9 м, при этом сетки должны иметь отверстия размером не более 25×25 мм, а ограждения запираться на замок.
Из помещений ЗРУ предусматриваются выходы наружу или в помещения с несгораемыми стенами и перекрытиями: один выход при длине РУ до 7 м; два выхода по концам при длине 7÷60 м; при длине более 60 м – два выхода по концам и дополнительные выходы с таким расчетом, чтобы расстояние от любой точки коридора до выхода не превышало 30 м. Двери РУ должны открываться наружу, иметь самозапирающиеся замки и открываться без ключа со стороны РУ.
ЗРУ должно обеспечивать пожарную безопасность. При установке в ЗРУ масляных трансформаторов предусматриваются меры для сбора и отвода масла в маслосборную систему. В ЗРУ предусматривается естественная вентиляция помещений трансформаторов и реакторов, а также аварийна вытяжка коридоров обслуживания открытых камер с маслонаполненным оборудованием.
Сборное распределительное устройство (СБРУ) монтируется из укрупненных узлов (шкафов, панелей и т.п.), изготовленных и укомплектованных на заводах или в мастерских. В СБРУ здание сооружается в виде коробки, без каких-либо перегородок, зального типа. Основу камер составляет стальной каркас, а перегородки между камерами выполняют из асбоцементных или гипсолитовых плит.

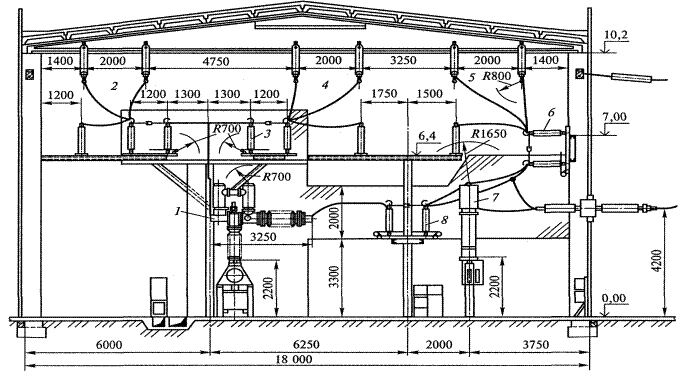

Рис. 2.2. ЗРУ 110 кВ зального типа (разрез по ячейке воздушного выключателя) 1- выключатель ВНВ-110 кВ, 2 – первая система шин, 3 – шинные разъединители, 4 –вторая система шин, 5 – обходная система шин, 6 – обходной разъединитель, 7 – конденсатор связи, 8 – линейный разъединитель.
Комплектное распределительное устройство (КРУ) - это распределительное устройство полностью изготовленное на заводах, состоящее из закрытых шкафов со встроенными в них аппаратами, измерительными и защитными приборами и вспомогательными устройствами; на месте все элементу КРУ лишь монтируются. Эти распределительные устройства в наибольшей степени отвечают требованиям индустриализации энергетического строительства, поэтому в настоящее время они становятся наиболее распространенной формой исполнения распределительных устройств. Применение КРУ позволяет ускорить монтаж распределительного устройства. КРУ безопасно в обслуживании, так как все части, находящиеся под напряжением, закрыты металлическим кожухом. В качестве изоляции между токоведущими частями в КРУ могут быть использованы воздух, масло, пирален, твердая изоляция, инертные газы. КРУ с масляной и газовой изоляцией могут изготовляться на высокие напряжения 220 – 500 кВ. Наша промышленность выпускает КРУ 3 – 35 кВ с воздушной изоляцией и 110 – 220 кВ с изоляцией из элегаза (в мировой практике до 800 кВ). Комплектные распределительные устройства наружной установки (КРУН) предназначены для открытой установки внепомещения. КРУН состоят из металлических шкафов со встроенными в них аппаратами, приборами, устройствами защиты и управления. КРУН рассчитаны для работы при температурах окружающего воздуха от -40 до +35 °С и влажностью воздуха не более 80%. КРУН могут иметь стационарную установку выключателя в шкафу или выкатную тележку с выключателем подобно КРУ внутренней установки.
Шкафы КРЗ-10 (рис. 2.3) для наружной установки 6 – 10 кВ предназначены для сетей сельского хозяйства, промышленности и электрификации железнодорожного транспорта. Шкафы КРЗ-10 рассчитаны на температуру окружающей среды от +50 до -45°С.
Вместе с тем в настоящее время широко сооружают также распределительные устройства смешанного типа, выполняемые частично как сборные и частично как комплектные.

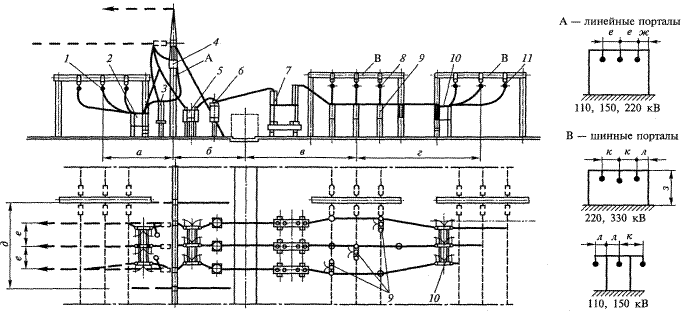

Рис. 2. 4. Типовая компоновка ОРУ 110 – 220 кВ для схемы с двумя рабочими и обходной системами шин
1 – обходная СШ, 2 – разъединитель ОСШ, 3 – конденсатор связи, 4 – заградитель, 5 – линейный разъединитель, 6 – трансформатор тока, 7 – воздушный выключатель, 8 – вторая СШ, 9 – шинные разъединители килевого исполнения, 10 – шинные разъединители, 11 – первая СШ.
Открытое распределительное устройство (ОРУ) – это распределительное устройство, расположенное на открытом воздухе. Как правило, РУ в электроустановках напряжением 35 и выше сооружают открытыми. Широко распространены также простейшие открытые подстанции небольшой мощности с первичным напряжением 10(6)-35 кВ для электрификации сельскохозяйственных и загородных районов, промышленных поселков и небольших городов.
Все аппараты в ОРУ выполняются на невысоких основаниях (металлических или железобетонных). По территории ОРУ выполняются проезды для возможности механизации монтажа и ремонта оборудования. Шины могут быть гибкими из многопроволочных проводов или из жестких труб. Гибкие шины крепятся с помощью подвесных изоляторов на порталах, а жесткие – с помощью опорных изоляторов на железобетонных или металлических стойках.
Применение жесткой ошиновки позволяет отказаться от порталов и уменьшить площадь ОРУ.
Под силовым трансформаторами, масляными реакторами и баковыми выключателями 110 кВ и выше предусматривается маслоприемник, укладывается слой гравия толщиной не менее 25 см, и масло стекает в аварийных случаях в подземные маслосборники. Кабели оперативных цепей, цепей управления, релейной защиты, автоматики и воздухопроводы прокладываются в лотках из железобетонных конструкций без заглубления их в почву или в металлических лотках, подвешанных к конструкциям ОРУ.
ОРУ должно быть ограждено.
Преимущества ОРУ по сравнению с ЗРУ
1) меньший объем строительных работ; так кА необходимы лишь подготовка площадки, устройство дорог, сооружение фундаментов и установка опор;
2) существенная экономия строительных материалов (стали, бетона);
3) меньшие капитальные затраты;
4) меньшие сроки сооружения;
5) хорошая обозреваемость;
6) удобство расширения и легкость замены оборудования другим с меньшими или с большими габаритами, а также возможность быстро демонтажа старого и монтажа нового оборудования.
7) меньшая опасность распространения повреждений вследствие больших расстояний между аппаратами смежных цепей;
Недостатки ОРУ по сравнению с ЗРУ
1) менее удобное обслуживание, так как переключение разъединителей и наблюдение за аппаратами производятся на воздухе при любой погоде (низкие температуры, ненастье);
2) большая площадь сооружения;
3) подверженность аппаратов резкому изменению температуры окружающего воздуха, незащищенность их от загрязнения, запыления и т.д., что усложняет их эксплуатацию и принуждает применять аппараты специальной конструкции (для наружной установки), более дорогие.
Стоимость ЗРУ обычно на 10 – 25% выше стоимости соответствующих ОРУ.
В настоящее время в большинстве случаев применяют ОРУ так называемого низкого типа, при котором все аппараты располагаются в одной горизонтальной плоскости и устанавливаются на специальных основаниях сравнительно небольшой высоты; сборные шины укрепляются на опорах также сравнительно небольшой высоты.
Закрытое распределительное устройство (ЗРУ)
Закрытые распределительные устройства и подстанции.
Закрытые РУ наиболее часто сооружают до 10 кВ включительно. При затруднении с получением нужной для размещения ОРУ площадки, при расположении на предприятиях в стесненных условиях, в районах с загрязненным воздухом, разрушающе действующим на открытые токоведущие части и снижающим изоляционные свойства фарфора, а также в северных районах с очень низкой температурой и обильными снегопадами, строят ЗРУ 35 и 110 кВ. При этом ЗРУ 110 кВ сооружают с применением оборудования, предназначенного для ОРУ.
Закрытые РУ размещают в одно-, двух- или трехэтажных зданиях из унифицированных сборных железобетонных конструкций. Закрытые РУ 6 и 10 кВ и подстанции, размещают во встроенных, пристроенных или отдельно стоящих зданиях из кирпича или сборного железобетона, сооружаемых на фундаментах из железобетонных блоков.
Закрытые РУ 35 и 110 кВ размещают в отдельно стоящих зданиях из сборного железобетона. Размеры помещений зависят от типа применяемого электрооборудования, схемы главных цепей, схемы заполнения и допустимых размеров ширины коридоров и проходов в ЗРУ, камерах трансформаторов и помещениях щитов (табл. 4). При компоновке ЗРУ и подстанций учитывают действующие строительные стандарты и размеры типовых элементов из сборного железобетона: железобетонные плиты, балки, кровельные и междуэтажные перекрытия.
При проектировании помещений ЗРУ и подстанций учитывают требования ПУЭ, основные из которых приведены ниже. Помещения РУ отделяют от прочих помещений стенами или перегородками и перекрытиями. Распределительные устройства выше 1 и до 1 кВ, как правило, размещают отдельно. В зависимости от длины в помещении РУ устраивается один (при длине до 7 м) или два выхода (при длине свыше 7 и до 60 м), расположенные по его концам (допускается располагать выходы из РУ на расстоянии до 7 м от его торцов).
Двери из РУ открываются в направлении других помещений, наружу или в сторону РУ с низшим напряжением, и имеют самозапирающиеся замки, открываемые с внутренней стороны помещения без ключа. Устройство порогов в дверях не допускается.
Наибольшее распространение при монтаже современных ЗРУ и подстанций 6 и 10 кВ получили комплектные устройства. Комплектные распределительные устройства компонуются из сборных камер одностороннего обслуживания (КСО-272 и КСО-366) или шкафов КРУ-2-6, КРУ-2-10, КР-Ю/500, K-XII, K-XV. Они поставляются по заказным схемам с установленными в камерах и шкафах аппаратами главной цепи, с приборами защиты, измерения, учета и сигнализации, с полной ошиновкой и проводками вторичной цепи в пределах камер.
Открытое распределительное устройство (ОРУ)
Масляный выключатель в ОРУ
Конструктивные особенности
Открытое распределительное устройство (ОРУ) - это такое распределительное устройство, оборудование которого располагается на открытом воздухе. Все элементы ОРУ размещаются на бетонных или металлических основаниях. Расстояния между элементами выбираются согласно ПУЭ. На напряжении 110 кВ и выше под устройствами, которые используют для работы масло (масляные трансформаторы, выключатели,реакторы) создаются маслоприемники - заполненные гравием углубления. Эта мера направлена на снижение вероятности возникновенияпожара и уменьшение повреждений при аварии на таких устройствах.
Сборные шины ОРУ могут выполняться как в виде жёстких труб, так и в виде гибких проводов. Жёсткие трубы крепятся на стойках с помощью опорных изоляторов, а гибкие подвешиваются на порталы с помощью подвесных изоляторов.
Территория, на которой располагается ОРУ, в обязательном порядке огораживается.
Преимущества
§ ОРУ позволяют использовать сколь угодно большие электрические устройства, чем, собственно, и обусловлено их применение на высоких классах напряжений.
§ Изготовление ОРУ не требует дополнительных затрат на строительство помещений.
§ ОРУ удобнее ЗРУ в плане расширения и модернизации
§ Возможно визуальное наблюдение всех аппаратов ОРУ
Недостатки
§ Эксплуатация ОРУ затруднена в неблагоприятных погодных условиях, кроме того, окружающая среда сильнее воздействует на элементы ОРУ, что приводит к их раннему износу.
§ ОРУ занимают намного больше места, чем ЗРУ.
Комплектное распределительное устройство (КРУ) - распределительное устройство, собраное из типовых унифицированых блоков (т. н. ячеек) высокой степени готовности, собранных в заводских условиях. На напряжении до 35 кВ ячейки изготовляют в виде шкафов, соединяемых боковыми стенками в общий ряд. В таких шкафах элементы с напряжением до 1 кВ выполняют проводами в твердой изоляции, а элементы от 1 до 35 кВ - проводниками с воздушной изоляцией.
Для напряжений выше 35 кВ воздушная изоляция не применима, поэтому элементы, находящиеся под высоким напряжением помещают в герметичные камеры, заполненные элегазом. Ячейки с элегазовыми камерами имеют сложную конструкцию, внешне похожую на сеть трубопроводов. КРУ с элегазовой изоляцией сокращённо обозначают КРУЭ.
Область применения
Комплектные распределительные устройства могут использоваться как для внутренней, так и для наружной установки (в этом случае их называют КРУН). КРУ широко применяются в тех случаях, где необходимо компактное размещение распределительного устройства. В частности, КРУ применяют на электрических станциях, городских подстанциях, для питания объектов нефтяной промышленности (нефтепроводы, буровые установки), в схемах энергопотребления судов.
КРУ, у которого все аппараты размещены в одном отсеке, называется камерой сборной одностороннего обслуживания (КСО). Как правило, КСО действительно одностороннего обслуживания, чаще всего имеет открытые сборные шины, задняя стенка отсутствует.
Устройство КРУ
Как правило, шкаф КРУ разделён на 4 основных отсека: 3 высоковольтных - кабельный отсек (ввода или линии), отсек выключателя и отсек сборных шин и 1 низковольтный - релейный шкаф.
§ В релейном отсеке (3) располагается низковольтное оборудование: устройства РЗиА, переключатели, рубильники. На двери релейного отсека, как правило, располагаются светосигнальная арматура, устройства учёта и измерения электроэнергии, элементы управления ячейкой.
§ В отсеке выключателя (4) располагается силовой выключатель или другое высоковольтное оборудование (разъединительные контакты, предохранители, ТН). Чаще всего в КРУ это оборудование размещается на выкатном или выдвижном элементе.
§ В отсеке сборных шин (6) располагаются силовые шины (8), соединяющие шкафы секции РУ.
§ Отсек ввода (5) служит для размещения кабельной разделки, измерительных трансформаторов тока (7) ,трансформаторов напряжения, ОПН.
РУ до 1000В.
Основным видом распределительных устройств напряжением до 1000 В являются распределительные щиты. С их помощью осуществляют питание внешних нагрузок и собственных нужд подстанций. Распределительные щиты разнообразны по схемам и по установленным в них аппаратам и приборам. Щиты комплектуют из панелей или шкафов, соединенных между собой в количествах и сочетаниях, соответствующих проектной схеме и строительной части щитового помещения. Панель (или шкаф) является полностью законченным элементом щита, а щит в целом - комплектным электротехническим устройством.
Панель представляет собой металлоконструкцию (каркас с лицевой панелью), на которой установлены аппараты и приборы для коммутации, измерения и защиты. Панели щита связаны сборными шинами и проводками вторичных цепей, к которым присоединяют аппаратуру, смонтированную на панелях. Они разделяются на вводные, линейные и секционные в зависимости от назначения установленных на них аппаратов, а также торцовые, назначение которых - защитное и декоративное закрытие боковых сторон крайних панелей щита. Панели всех серий имеют в своей основе единый каркас из гнутых стальных листов толщиной 2-3 мм с деталями из стальных гнутых профилей для креплений аппаратов и одинаковую конструкцию: две фасадные стойки, верхний фасадный лист для измерительных приборов, двери для обслуживания аппаратов, установленных на каркасе внутри, две задние стойки, поперечные и продольные связи. Рукоятки приводов автоматов и рубильников через прямоугольные отверстия выведены на фасад панели.
Монтаж щитов начинается с разметки места установки фундаментной рамы, которая должна быть установлена на первой стадии монтажных работ. Проверяются проходы между стеной и щитом, симметричное расположение продольных и поперечных осей щита к щитовому помещению, сопряжение с кабельными каналами и проемами с учетом отметки чистого пола.
Щиты устанавливают после окончания строительных и отделочных работ на фундаментной раме, выверяют в горизонтальной и вертикальной плоскостях и временно закрепляют. После установки, соединения блоков или панелей между собой и выверки щит окончательно закрепляют болтами или сваркой. Производят монтаж сборных шин и установку приборов, поступивших в отдельной упаковке.
В ОРУ (ТП) предусматривают проезд вдоль выключателей для передвижных монтажно-ремонтных механизмов и приспособлений, а также передвижных лабораторий; габарит проезда должен быть не менее 4 м по ширине и высоте (рис. 1).
Гибкие шины монтируют из многопроволочных проводов. Соединения гибких шин выполняют в петлях у опор сваркой, а ответвления в пролете - способом, не требующим разрезания шин.
Шины ОРУ подвешивают на одинарных гирляндах изоляторов. Сдвоенные гирлянды применяют лишь в случаях, когда одинарная гирлянда не удовлетворяет условиям механической прочности. Применение разделительных (врезных) гирлянд не допускается закрепления гибких шин и тросов в натяжных и подвесных зажимах в отношении прочности должны соответствовать требованиям, приведенным в ПУЭ. При определении нагрузок на гибкие шины учитывают вес гирлянд изоляторов и спусков к аппаратам и трансформаторам, а при расчете нагрузок на конструкции дополнительно вес человека с инструментом и монтажными приспособлениями.
Коэффициент запаса механической прочности для подвесных изоляторов при нагрузках должен быть не менее 3 по отношению к испытательной нагрузке. Расчетные механические усилия, передающиеся при коротком замыкании жесткими шинами на опорные изоляторы, принимают в соответствии с требованиями ПУЭ.
Коэффициент запаса механической прочности в сцепной арматуре для гибких шин при нагрузках должен быть не менее 3 по отношению к разрушающей нагрузке.
Для крепления и изоляции проводов и грозозащитных тросов в открытых распределительных устройствах (ОРУ) применяют подвесные изоляторы, которые состоят из изолирующего тела (стеклянного ПС или фарфорового ПФ), шапки из ковкого чугуна, стального стержня. С помощью цементной связки шапка и стержень армированы в изолирующем теле. Изоляторы ПС и ПФ предназначены для работы в районах с незагрязненной атмосферой, а ПСГ и ПФГ - в районах с загрязненной атмосферой.
Рис. 1. План и разрезы типовой ГПП 110/6-10 кВ с двумя трансформаторами мощностью 40 MB А:
а - план; б- разрез; 7 - ОРУ 110 кВ; 2 - ЗРУ 6-10 кВ; 3 - трансформатор; 4- BЛ 110 кВ; 5 - ремонтная площадка; 6 - молниеотвод; 7- защитный трос; 8- разъединитель; 9- отделитель; 10- короткозамыкатель; 11 - разрядник; 12 - железнодорожный путь; 13 - выводы от расщепленных обмоток трансформатора
Рис. 2. Выключатель МКП-35 в разрезе по полюсу:
1- приводной механизм; 2, 5 - вводы; 3 - крышка; 4 - трансформатор тока; 6 - труба; 7- штанга; 8 - дугогасительное устройство; 9- подвижные контакты
Силовые масляные выключатели предназначены для включения, отключения и переключения рабочих токов при нормальном и токов КЗ при аварийных режимах, которые могут возникнуть в линиях ОРУ. В зависимости от дугогасительной среды выключатели разделяют на жидкостные и газовые. Наиболее распространенными жидкостными выключателями являются масляные, которые в зависимости от объема классифицируют на много- и малообъемные. Для наружных РУ подстанций напряжением 35 кВ широко применяют многообъемные масляные выключатели серий С, МКП, У и др.
Выключатели МКП относят к масляным быстродействующим трехфазным аппаратам с отдельным баком на каждую фазу. Все полюсы выключателей связаны между собой и управляются приводом. Выключатели имеют два разрыва на полюс и применяются на токи 0,63 и 1 кА для напряжений 35-110 кВ и наружной установки. В выключателях на 35 кВ три бака (фазы) смонтированы на общем каркасе, а на 110 кВ каждый бак устанавливается отдельно на фундаменте. Все выключатели имеют встроенные трансформаторы тока.
Конструкция выключателя МКП-35 на напряжение 35 кВ показана на рис. 2. На крышке 3 смонтированы два ввода 5, наружная часть которых защищена фарфоровыми изоляторами 2 Под крышкой
установлены трансформаторы тока 4 и приводной механизм /, собранный в сварном корпусе. В нижней части корпуса укреплена бакелитовая направляющая труба 6 с внутренним масляным буфером. Через буфер и направляющую трубу проходит изолирующая штанга 7, внизу которой укреплены подвижные контакты 9. На нижнем конце токопроводящего стержня укреплены неподвижный контакт и дугогасительное устройство 8, выполненное по принципу поперечно-щелевой камеры масляного дутья.
Воздушные выключатели ВВУ-35А являются также коммутационными аппаратами, устанавливаемыми на ОРУ высокого напряжения для разрыва электрических цепей под нагрузкой и отключения токов КЗ.
Дугогасительная камера такого выключателя имеет два главных разрыва. Каждый разрыв шунтирован своим активным сопротивлением с вспомогательными контактами. Равномерное распределение напряжения между двумя разрывами обеспечивается шунтирующими конденсаторами, помещенными в фарфоровую покрышку. Вводы в дугогасительную камеру выполнены из эпоксидного компаунда и защищены от увлажнения фарфоровыми покрышками. Дугогасительные камеры выключателей на напряжение 35 кВ устанавливают на опорной колонне из полых фарфоровых изоляторов.
Внутри опорной изоляции камеры проходят два воздухопровода из стеклопластика: один - для подачи сжатого воздуха в дугогасительные камеры, другой - для импульсной подачи воздуха при отключении и его сброса при включении.
Основанием полюса или его элемента служит рама с цоколем, который соединен медными трубами с распределительным шкафом выключателя. Шкаф подсоединен к воздухопроводу компрессорной установки подстанции.
Для ручного включения и отключения обесточенных участков электрических цепей, находящихся под напряжением, а также заземления отключенных участков, если они снабжены стационарными заземляющими устройствами, применяют разъединители.
Разъединители серии РНД (3) горизонтально-поворотного типа изготовляют в виде отдельных полюсов. Стальная рама, на концах которой закреплены два подшипниковых узла, служит основанием каждого полюса.
В подшипниках вращаются валы с опорными изоляционными колоннами, на верхних фланцах которых закреплены ножи контактной системы и контактные выводы. Последние соединены с главными ножами гибкими проводниками из ленточной меди. Разъемный контакт главных ножей контактной системы состоит из ламелей, связанных между собой попарно стяжной шпилькой или болтом с пружиной, обеспечивающей необходимое контактное давление.
Полюс разъединителя, к которому присоединяется привод, называется ведущим, остальные полюсы, присоединяемые тягами к ведущему,- ведомыми. При оперировании разъединителем контактные ножи поворачиваются на угол 90°.
Заземляющий нож представляет собой стальную трубку, один конец которой снабжен ламельным контактом, другой приварен к его валу. Неподвижный контакт заземляющего ножа укреплен на контактном ноже разъединителя. Заземляющие ножи включаются и отключаются ручным, а главные контактные ножи - ручным, электродвигательным или пневматическим приводом.
Для автоматического отключения обесточенного поврежденного участка линии или трансформатора используют отделители. Однополюсные отделители на напряжение 35 кВ соединяют в один трехполюсный аппарат. Привод отделителя обеспечивает автоматическое отключение и ручное включение аппарата.
Короткозамыкатели КРН-35 предназначены для создания искусственного КЗ, вызывающего отключение защитной питающей линии выключателя.
Короткозамыкатель состоит из основания, изоляционной колонки, на которой закреплен неподвижный контакт, и заземляющего ножа, соединяется с приводом тягой. Основание короткозамыкателя представляет собой сварную конструкцию, предназначенную для установки изоляционной колонки с неподвижным контактом. Для совместной работы короткозамыкателя с отделителем в цепь заземления встраивают трансформатор тока ТШЛ-0,5, вторичные обмотки которого соединяются с реле привода отделителя. Основание короткозамыкателя изолируют от земли изоляторами. Тяга привода имеет изолирующую вставку. После включения короткозамыкателя ток проходит по цепи: подводящая шина - неподвижный контакт - нож заземления - гибкая связь - шина, расположенная на изолирующей планке основания,- шина заземления, пропущенная через окно трансформатора тока,- земля.
Трансформаторы тока ТФЭМ-35 изготовляют одноступенчатыми. Они состоят из первичной и вторичной обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. Обмотки выполняют в виде двух звеньев, вставленных одно в другое. Первичную обмотку изготовляют из двух или четырех секций, которые соединяют последовательно, параллельно и смешанно в зависимости от коэффициента трансформации. Переключение секций осуществляется перемычками на выводах первичной обмотки.
Трансформаторы напряжения представляют собой обычные понижающие трансформаторы малой мощности. Их изготовляют одно- и трехфазными. Вторичное (низшее) напряжение, на которое включают измерительные приборы и приборы защиты, всех трансформаторов напряжения равно 100 В. Такие трансформаторы служат для питания катушек напряжения измерительных приборов.
Силовые трансформаторы предназначены для повышения или понижения напряжения переменного тока (рис. 3).
В настоящее время применяют различные силовые трансформаторы, которые характеризуются номинальной мощностью, классом напряжения, условиями и режимами работы, конструктивным исполнением. В зависимости от номинальной мощности и класса напряжения их подразделяют на несколько групп (габаритов).
По условиям работы, характеру нагрузки или режиму работы различают силовые трансформаторы общего назначения, регулировочные и специальные (шахтные, тяговые, преобразовательные, пусковые, электропечные).
Рис. 3. Трехфазный трехобмоточный трансформатор мощностью 16 MB * А 110/38, 5/11 кВ:
1 - вводы высокого напряжения (в.н.); 2 - вводы среднего напряжения (с.н.); 3- изоляционный цилиндр; 4 - вводы низкого напряжения (н.н.); 5 - привод переключателя; 6- выхлопная труба; 7- расширитель; 8- магнитопровод; 9 - переключатель ответвлений обмотки (в.н.); 10- обмотка (в.н.); 11 - экранирующие витки обмотки (в.н.); 12 - термосифонный фильтр; 13 - тележка; 14 - бак трансформатора; 15- трубчатый радиатор; 16 - электрические вентиляторы
Условное обозначение различных трансформаторов состоит из букв, характеризующих количество фаз и обмоток, вид охлаждения и переключения ответвлений, и цифр, характеризующих номинальную мощность и класс напряжения, год выпуска трансформатора данной конструкции (две последние цифры), климатическое исполнение и категорию размещения.
Буквой Т обозначают трехобмоточные трансформаторы (двух- обмоточные обозначения не имеют), буквой Н - трансформаторы с устройством РПН. Применяют и другие буквы: А (для автотрансформаторов перед обозначением числа фаз), Р (для трансформаторов с расщепленной обмоткой НН после обозначения числа фаз), 3 (для герметичных масляных трансформаторов или с негорючим жидким диэлектриком с защитной азотной подушкой после обозначения вида охлаждения), С (для трансформаторов собственных нужд в конце буквенного обозначения).
Номинальную мощность и класс напряжения указывают через тире после буквенного обозначения в виде дроби (числитель - номинальная мощность в киловольт-амперах, знаменатель - класс напряжения трансформатора в киловольтах).
Исполнения трансформаторов, предназначенных для работы в определенных климатических районах, обозначают буквами У, XЛ, Т (с умеренным, холодным, тропическим климатом).
В настоящее время электротехническая промышленность изготовляет масляные трансформаторы I и II габаритов (мощность до 630 кВ * А, класс напряжения до 35 кВ) типов ТМГ и ТМВГ новой серии. Отличительной особенностью этих трансформаторов является разъемная герметизированная конструкция бака, позволяющая исключать контакт внутреннего объема трансформатора с окружающей средой.
Эти трансформаторы полностью, до крышки, заполнены трансформаторным маслом, и температурные колебания его объема компенсируются за счет изменения объема бака с гофрированными стенками. Трансформаторы заполняют дегазированным маслом под глубоким вакуумом.
В зависимости от типа трансформатора бак изготовляют овальной или прямоугольной формы. Он состоит из верхней уголковой рамы, гофрированной стенки из тонкой листовой стали нижней обечайки с приваренным дном. Из конструкции бака исключены маслорасширитель, термосифонный и воздушный фильтры и радиаторы охлаждения. Герметичное исполнение и применение гофрированных стенок бака позволяют существенно снижать массу и габариты. Срок службы трансформаторов составляет 25 лет при сокращенном объеме текущего ремонта и без проведения капитальных ремонтов. Однако трансформаторы типов ТМГ и ТМВГ требуют более высокого уровня монтажа и эксплуатации. Гофрированные стенки бака выполнены из тонколистовой стали и чувствительны к механическим воздействиям. Поэтому монтажный и эксплуатационный персонал должен соблюдать повышенную осторожность при транспортировке, монтаже и текущих ремонтах герметизированных трансформаторов. При транспортировке трансформаторов раскрепление их с применением пластин не допускается.
В настоящее время внедряют новую серию трансформаторов 35 кВ мощностью 1000-6300 кВ * А. Масса трансформаторов новой серии и потери холостого хода снижены в среднем на 20 %.
