Правило буравчика и правило правой. Правило правой и левой руки в физике: применение в повседневной жизни

Правило буравчика или правило правой руки впервые было сформулировано Петром Буравчиком. Оно определяет направленность напряженности магнитного поля, которое

находится прямолинейно проводнику с током.

Главное правило, которое используется в вариантах правила винта или буравчика и при формулировке правила правой руки – правило выбора направления векторного произведения и базисов. Оно достаточно простое при запоминании: если буравчик с правой нарезкой вкручивать по направлению тока, тогда направленность вращения рукоятки самого буравчика совпадает с направленностью магнитного поля, которое возбуждается током (рис. 1).

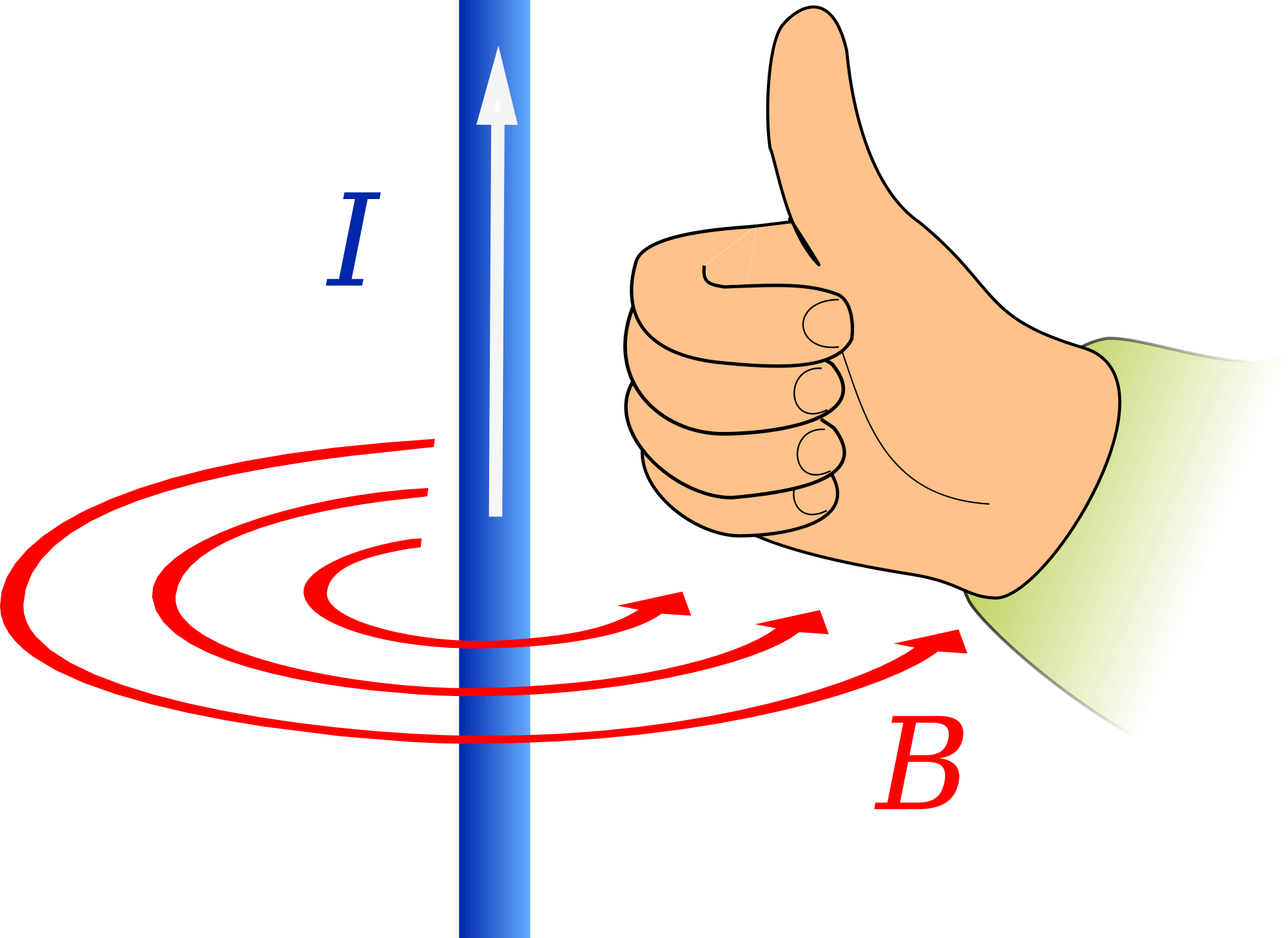

Необходимо обхватить проводник правой рукой, чтобы большой палец показывал направление тока, тогда остальные пальцы будут показывать линии магнитной индукции, которые огибают этот проводник и поля, которые создаются током, а также направление вектора магнитной индукции, что направленный везде по касательной к линиям. Если через проволоку пропустить ток, то вокруг проволоки также возникнет магнитное поле.

Если проволока состоит из нескольких витков и оси этих витков совпадают, то она носит название соленоид (рис. 2).

рис. 2

Магнитное поле возбуждается при прохождении тока через один виток (обмотку) соленоида. Его направление зависит от направления тока.

Представленное поле колец соленоида очень похоже на поле постоянного магнита. Направление линий поля соленоида можно определить при помощи правила буравчика, а также правила правой руки. Свободно вращающаяся магнитная стрелка, помещенная вблизи проводника с током, который образует магнитное поле, стремится занять перпендикулярное положение плоскости, которое проходит вдоль него.

Правило правой руки для соленоида: если соленоид обхватить правой рукой так, чтобы четыре пальца указывали направление тока в витках, тогда большой палец будет указывать направление линий магнитного поля в самом соленоиде.

При поступательном движении буравчика совпадающим с направлением тока в проводнике, тогда вращательные движения рукоятки буравчика будет указывать направления линий магнитного поля, которые возникают вокруг проводника. Если правую руку расположить так, чтобы в нее входили все силовые линии магнитного поля, а большой поставить по направлению движения проводника, то четыре пальца будут указывать направление индукционного тока.

www.studyguide.ru

Простое объяснение правила буравчика

Объяснение названия

Большинство людей помнят упоминание об этом из курса физики, а именно раздела электродинамики. Так вышло неспроста, ведь эта мнемоника зачастую и приводится ученикам для упрощения понимания материала. В действительности правило буравчика применяют как в электричестве, для определения направления магнитного поля, так и в других разделах, например, для определения угловой скорости.

Под буравчиком подразумевается инструмент для сверления отверстий малого диаметра в мягких материалах, для современного человека привычнее будет привести для примера штопор.

Важно! Предполагается, что буравчик, винт или штопор имеет правую резьбу, то есть направление его вращения, при закручивании, по часовой стрелке, т.е. вправо.

На видео ниже предоставлена полная формулировка правила буравчика, посмотрите обязательно, чтобы понять всю суть:

Как связано магнитное поле с буравчиком и руками

В задачах по физике, при изучении электрических величин, часто сталкиваются с необходимостью нахождения направления тока, по вектору магнитной индукции и наоборот. Также эти навыки потребуются и при решении сложных задач и расчетов, связанных магнитным полем систем.

Прежде чем приступить к рассмотрению правил, хочу напомнить, что ток протекает от точки с большим потенциалом к точке с меньшим. Можно сказать проще - ток протекает от плюса к минусу.

Правило буравчика имеет следующий смысл: при вкручивании острия буравчика вдоль направления тока – рукоятка будет вращаться по направлению вектора B (вектор линий магнитной индукции).

Правило правой руки работает так:

Поставьте большой палец так, словно вы показываете «класс!», затем поверните руку так, чтобы направление тока и пальца совпадали. Тогда оставшиеся четыре пальца совпадут с вектором магнитного поля.

Наглядный разбор правила правой руки:

Чтобы увидеть это более наглядно проведите эксперимент – рассыпьте металлическую стружку на бумаге, сделайте в листе отверстие и проденьте провод, после подачи на него тока вы увидите, что стружка сгруппируется в концентрические окружности.

Магнитное поле в соленоиде

Всё вышеописанное справедливо для прямолинейного проводника, но что делать, если проводник смотан в катушку?

Мы уже знаем, что при протекании тока вокруг проводника создается магнитное поле, катушка – это провод, свёрнутый в кольца вокруг сердечника или оправки много раз. Магнитное поле в таком случае усиливается. Соленоид и катушка – это, в принципе, одно и то же. Главная особенность в том, что линии магнитного поля проходят так же как и в ситуации с постоянным магнитом. Соленоид является управляемым аналогом последнего.

Правило правой руки для соленоида (катушки) нам поможет определить направление магнитного поля. Если взять катушку в руку так, чтобы четыре пальца смотрели в сторону протекания тока, тогда большой палец укажет на вектор B в середине катушки.

Если закручивать вдоль витков буравчик, опять же по направлению тока, т.е. от клеммы «+», до клеммы «-» соленоида, тогда острый конец и направление движения как лежит вектор магнитной индукции.

Простыми словами – куда вы крутите буравчик, туда и выходят линии магнитного поля. То же самое справедливо для одного витка (кругового проводника)

Определение направления тока буравчиком

Если вам известно направление вектора B – магнитной индукции, вы можете легко применить это правило. Мысленно передвигайте буравчик вдоль направления поля в катушке острой частью вперед, соответственно вращение по часовой стрелки вдоль оси движения и покажет, куда течет ток.

Если проводник прямой – вращайте вдоль указанного вектора рукоятку штопора, так чтобы это движение было по часовой стрелке. Зная, что он имеет правую резьбу – направление, в котором он вкручивается, совпадает с током.

Что связано с левой рукой

Не путайте буравчика и правило левой руки, оно нужно для определения действующей на проводник силы. Выпрямленная ладонь левой руки располагается вдоль проводника. Пальцы показывают в сторону протекания тока I. Через раскрытую ладонь проходят линии поля. Большой палец совпадает с вектором силы – в этом и заключается смысл правила левой руки. Эта сила называется силой Ампера.

Можно это правило применить к отдельной заряженной частице и определить направление 2-х сил:

Представьте, что положительно заряженная частица двигается в магнитном поле. Линии вектора магнитной индукции перпендикулярны направлению её движения. Нужно поставить раскрытую левую ладонь пальцами в сторону движения заряда, вектор B должен пронизывать ладонь, тогда большой палец укажет направление вектора Fа. Если частица отрицательная – пальцы смотрят против хода заряда.

Если какой-то момент вам был непонятен, на видео наглядно рассматривается, как пользоваться правилом левой руки:

Важно знать! Если у вас есть тело и на него действует сила, которая стремится его повернуть, вращайте винт в эту сторону, и вы определите, куда направлен момент силы. Если вести речь об угловой скорости, то здесь дело обстоит так: при вращении штопора в одном направлении с вращением тела, завинчиваться он будет в направлении угловой скорости.

Освоить эти способы определения направления сил и полей очень просто. Такие мнемонические правила в электричестве значительно облегчают задачи школьникам и студентам. С буравчиком разберется даже полный чайник, если он хотя бы раз открывал вино штопором. Главное не забыть, куда течет ток. Повторюсь, что использование буравчика и правой руки чаще всего с успехом применяются в электротехнике.

Наверняка вы не знаете:

МАГНИТНОЕ ПОЛЕ

— это особый вид материи, посредством которой осуществляется взаимодействие между движущимися электрически заряженными частицами.

СВОЙСТВА (стационарного) МАГНИТНОГО ПОЛЯ

Постоянное (или стационарное) магнитное поле — это магнитное поле, неизменяющееся во времени.

1. Магнитное поле создается движущимися заряженными частицами и телами, проводниками с током, постоянными магнитами.

2. Магнитное поле действует на движущиеся заряженные частицы и тела, на проводники с током, на постоянные магниты, на рамку с током.

3. Магнитное поле вихревое , т.е. не имеет источника.

— это силы, с которыми проводники с током действуют друг на друга.

— это силовая характеристика магнитного поля.

Вектор магнитной индукции направлен всегда так, как сориентирована свободно вращающаяся магнитная стрелка в магнитном поле.

Единица измерения магнитной индукции в системе СИ:

ЛИНИИ МАГНИТНОЙ ИНДУКЦИИ

— это линии, касательными к которой в любой её точке является вектор магнитной индукции.

Однородное магнитное поле — это магнитное поле, у которого в любой его точке вектор магнитной индукции неизменен по величине и направлению; наблюдается между пластинами плоского конденсатора, внутри соленоида (если его диаметр много меньше его длины) или внутри полосового магнита.

Магнитное поле прямого проводника с током:

где — направление тока в проводнике на нас перпендикулярно плоскости листа,
— направление тока в проводнике от нас перпендикулярно плоскости листа.

Магнитное поле соленоида:

Магнитное поле полосового магнита:

— аналогично магнитному полю соленоида.

СВОЙСТВА ЛИНИЙ МАГНИТНОЙ ИНДУКЦИИ

— имеют направление;
— непрерывны;
-замкнуты (т.е. магнитное поле является вихревым);
— не пересекаются;
— по их густоте судят о величине магнитной индукции.

НАПРАВЛЕНИЕ ЛИНИЙ МАГНИТНОЙ ИНДУКЦИИ

— определяется по правилу буравчика или по правилу правой руки.

Правило буравчика (в основном для прямого проводника с током):

Правило правой руки (в основном для определения направления магнитных линий
внутри соленоида):

Существуют другие возможные варианты применения правил буравчика и правой руки.

— это сила, с которой магнитное поле действует на проводник с током.

Модуль силы Ампера равен произведению силы тока в проводнике на модуль вектора магнитной индуции, длину проводника и синус угла между вектором магнитной индукции и направлением тока в проводнике.

Сила Ампера максимальна, если вектор магнитной индукции перпендикулярен проводнику.

Если вектор магнитной индукции параллелен проводнику, то магнитное поле не оказывает никакого действия на проводник с током, т.е. сила Ампера равна нулю.

Направление силы Ампера определяется по правилу левой руки :

Если левую руку расположить так, чтобы перпендикулярная проводнику составляющая вектора магнитной индукции входила в ладонь, а 4 вытянутых пальца были направлены по направлению тока, то отогнутый на 90 градусов большой палец покажет направление силы, действующий на проводник с током.

или

ДЕЙСТВИЕ МАГНИТНОГО ПОЛЯ НА РАМКУ С ТОКОМ

Однородное магнитное поле ориентирует рамку (т.е. создается вращающий момент и рамка поворачивается в положение, когда вектор магнитной индукции перпендикулярен плоскости рамки).

Неоднородное магнитное поле ориентирует + притягивает или отталкивает рамку с током.

Так, в магнитном поле прямого проводника с током (оно неоднородно) рамка с током ориентируется вдоль радиуса магнитной линии и притягивается или отталкивается от прямого проводника с током в зависимости от направления токов.

Вспомни тему «Электромагнитные явления» за 8 класс:

class-fizika.narod.ru

Определение направления линий магнитного поля. Правило буравчика. Правило правой руки

ПРАВИЛО БУРАВЧИКА для прямого проводника с током

— служит для определения направления магнитных линий (линий магнитной индукции)
вокруг прямого проводника с током.

Если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения ручки буравчика совпадает с направлением линий магнитного поля тока.

Допустим, проводник с током расположен перпендикулярно плоскости листа:
1. направление эл. тока от нас (в плоскость листа)

Согласно правилу буравчика, линии магнитного поля будут направлены по часовой стрелке.

Тогда, согласно правилу буравчика, линии магнитного поля будут направлены против часовой стрелки.

ПРАВИЛО ПРАВОЙ РУКИ для соленоида, т.е. катушки с током

— служит для определения направления магнитных линий (линий магнитной индукции) внутри соленоида.

Если обхватить соленоид ладонью правой руки так, чтобы четыре пальца были направлены вдоль тока в витках, то отставленный большой палец покажет направление линий магнитного поля внутри соленоида.

1.Как взаимодействуют между собой 2 катушки с током?

2. Как направлены токи в проводах, если силы взаимодействия направлены так, как на рисунке?

3. Два проводника расположены параллельно друг другу. Укажите раправление тока в проводнике СД.

Жду решений на следующем уроке на «5»!

Известно, что сверхпроводники (вещества, обладающие при определенных температурах практически нулевым электрическим сопротивлением) могут создавать очень сильные магнитные поля. Были проделаны опыты по демонстрации подобных магнитных полей. После охлаждения керамического сверхпроводника жидким азотом на его поверхность помещали небольшой магнит. Отталкивающая сила магнитного поля сверхпроводника была столь высокой, что магнит поднимался, зависал в воздухе и парил над сверхпроводником до тех пор, пока сверхпроводник, нагреваясь, не терял свои необыкновенные свойства.

Правило правой и левой руки в физике: применение в повседневной жизни

Вступив во взрослую жизнь, мало кто вспоминает школьный курс физики. Однако иногда необходимо покопаться в памяти, ведь некоторые знания, полученные в юности, могут существенно облегчить запоминание сложных законов. Одним из таких является правило правой и левой руки в физике. Применение его в жизни позволяет понять сложные понятия (к примеру, определить направление аксиального вектора при известном базисном). Сегодня попробуем объяснить эти понятия, и как они действуют языком, доступным простому обывателю, закончившему учёбу давно и забывшему ненужную (как ему казалось) информацию.

Читайте в статье:

Формулировка правила буравчика

Пётр Буравчик – это первый физик, сформулировавший правило левой руки для различных частиц и полей. Оно применимо как в электротехнике (помогает определить направление магнитных полей), так и в иных областях. Оно поможет, к примеру, определить угловую скорость.

Правило буравчика (правило правой руки) – это название не связано с фамилией физика, сформулировавшего его. Больше название опирается на инструмент, имеющий определённое направление шнека. Обычно у буравчика (винта, штопора) т.н. резьба правая, входит в грунт бур по часовой стрелке. Рассмотрим применение этого утверждения для определения магнитного поля.

Нужно сжать правую руку в кулак, подняв вверх большой палец. Теперь немного разжимаем остальные четыре. Именно они указывают нам направление магнитного поля. Если же говорить кратко, правило буравчика имеет следующий смысл – вкручивая буравчик вдоль направления тока, увидим, что рукоять вращается по направлению линии вектора магнитной индукции.

Правило правой и левой руки: применение на практике

Рассматривая применение этого закона, начнём с правила правой руки. Если известно направление вектора магнитного поля, при помощи буравчика можно обойтись без знания закона электромагнитной индукции. Представим, что винт передвигается вдоль магнитного поля. Тогда направление течения тока будет «по резьбе», то есть вправо.

Обратим внимание на постоянный управляемый магнит, аналогом которого является соленоид. По своей сути он является катушкой с двумя контактами. Известно, что ток движется от «+» к «-». Опираясь на эту информацию, берём в правую руку соленоид в таком положении, чтобы 4 пальца указывали направление течения тока. Тогда вытянутый большой палец укажет вектор магнитного поля.

Применение правила правой руки для соленоида

Правило левой руки: что можно определить, воспользовавшись им

Не стоит путать правила левой руки и буравчика – они предназначены для совершенно разных целей. При помощи левой руки можно определить две силы, вернее, их направление. Это:

Попробуем разобраться, как это работает.

Применение для силы Ампера

Правило левой руки для силы Ампера: в чём оно заключается

Расположим левую руку вдоль проводника так, чтобы пальцы были направлены в сторону протекания тока. Большой палец будет указывать в сторону вектора силы Ампера, а в направлении руки, между большим и указательным пальцем будет направлен вектор магнитного поля. Это и будет правило левой руки для силы ампера, формула которой выглядит так:

Правило левой руки для силы Лоренца: отличия от предыдущего

Располагаем три пальца левой руки (большой, указательный и средний) так, чтобы они находились под прямым углом друг к другу. Большой палец, направленный в этом случае в сторону, укажет направление силы Лоренца, указательный (направлен вниз) – направление магнитного поля (от северного полюса к южному), а средний, расположенный перпендикулярно в сторону от большого, – направление тока в проводнике.

Формулу расчёта силы Лоренца можно увидеть на рисунке ниже.

Заключение

Разобравшись один раз с правилами правой и левой руки, уважаемый читатель поймёт, насколько легко ими пользоваться. Ведь они заменяют знание многих законов физики, в частности, электротехники. Главное здесь – не забыть направление течения тока.

При помощи рук можно определить множество различных параметров

Популярное:

Как составляется заявление иностранного гражданина или лица без гражданства о регистрации по месту жительства Житель другого государства, прибывший в РФ, должен подать в миграционную службу заявление иностранного гражданина или […]
Запись в детский сад: как пойти в садик через электронную запись? Запись в детский сад - процедура хлопотная и малоприятная. По крайней мере, так было до недавнего времени. Современные технологии призваны облегчить жизнь простым […]
Что говорит закон об оплате за капитальный ремонт, есть ли льготы пенсионерам? Компенсация взносов - сколько должны платить пенсионеры? С начала 2016 года вступил в силу Федеральный Закон № 271 «О капитальном ремонте в […]
Понятие и значение объекта преступления. Классификация объектов. Предмет преступления. Потерпевший. Объектом преступления признаются общественные отношения, охраняемые уголовным законом, которым преступлением причиняется вред […]
Новая таблица штрафов ПДД С начала 2018 года в российской дорожной системе появится множество корректировок, которые затронут и штрафы ПДД. Теперь всем участникам движения – автолюбителям и пешеходам – потребуется проявлять […]
Увольнение по собственному желанию Увольнение по собственному желанию (другими словами, по инициативе работника) - одно из самых распространенных оснований расторжения трудового договора. Инициатива прекращения трудовых […]
Элементы комбинаторики правила произведения Большинство комбинаторных задач решается с помощью двух основных правил - правила суммы и правила произведения. Правило суммы. Если некоторый объект можно выбрать способами, а другой […]
Какой будет в 2018 штраф, если на такси нет лицензии Как известно, именно на малый бизнес во всем мире возлагают функцию основного движителя экономики. Россия в данном случае не является исключением. Правительство и законодатели […]

Физика - далеко не самый лёгкий предмет, тем более для тех, у кого проблемы с Ведь не секрет, что не все ладят со знаковыми системами, есть люди, которым нужно потрогать или, как минимум, увидеть то, что они изучают. К счастью, помимо формул и скучных книжек, есть и наглядные способы. Например, в данной статье рассмотрим, как определить направление электромагнитной силы с помощью руки, используя известное правило левой руки.

Данное правило немного облегчает если не понимание законов, то хотя бы решение задач. Правда, применить его сможет только тот, кто хоть немного разбирается в физике и её терминах. Во многих учебниках присутствует изображение, весьма доходчиво объясняющее, как применять при решении задач правило левой руки. Физика, впрочем, явно не та наука, где вам часто придётся прикладывать руку к наглядным моделям, поэтому развивайте воображение.

Для начала нужно узнать направление движения тока в той части схемы, где вы собираетесь применить правило левой руки. Помните, что ошибка в определении направления покажет вам прямо противоположное направление электромагнитной силы, что автоматически сведёт на нет все ваши дальнейшие усилия и расчёты. Как только определите направление тока - расположите левую ладонь так, чтобы указывали данный курс.

Далее необходимо найти направление вектора Если у вас возникнут с этим проблемы, стоит освежить свои знания с помощью учебников. Когда найдёте искомый вектор, поверните ладонь так, чтобы данный вектор входил в открытую ладонь всё той же левой руки. Вся сложность применения правила левой руки заключается как раз в том, сможете ли вы правильно применить свои знания для нахождения постоянных векторов.

Когда вы уверены, что ваша ладонь расположена должным образом, оттяните так, чтобы его положение стало перпендикулярным направлению тока (куда указывают остальные пальцы пуки). Помните, что палец - далеко не самый точный показатель в физике, и в данном случае показывает лишь примерное направление. Если вас интересует точность, то после того, как примените правило левой руки, с помощью транспортира доведите угол между направлением тока и направлением, указанным большим пальцем, до 90 градусов.

Следует запомнить, что рассматриваемое правило не подходит для точных расчетов - оно может служить лишь для быстрого определения направления электромагнитной силы. Кроме того, его использование требует дополнительных условий задачи, и потому не всегда применимо на практике.

Естественно, не всегда можно приложить руку к изучаемому объекту, т. к. иной раз его вовсе не существует (в теоретических задачах). В данном случае помимо воображения следует применять и другие способы. Например, можно нарисовать на бумаге схему и применить правило левой руки к рисунку. Саму руку можно также схематически изобразить на рисунке для большей наглядности. Главное, не запутаться иначе можно наделать ошибок. Поэтому не забывайте помечать все линии подписями - самим же потом будет легче разобраться.

Эксперимент

Проводник с током является источником магнитного поля.

Если проводник с током поместить во внешнее магнитное поле,

то оно будет действовать на проводник с силой Ампера.

Сила Ампера - это сила, с которой магнитное поле действует на помещенный в него проводник с током.

Андре Мари Ампер

Действие магнитного поля на проводник с током исследовал экспериментально

Андре Мари Ампер (1820 г.).

Меняя форму проводников и их расположение в магнитном поле, Ампер сумел определить силу, действующую на отдельный участок проводника с током (элемент тока). В его честь

эту силу назвали силой Ампера.

– сила Ампера

Согласно экспериментальным данным модуль силы F :

пропорционален длине проводника l , находящегося в магнитном поле;

пропорционален модулю индукции магнитного поля B ;

пропорционален силе тока в проводнике I ;

зависит от ориентации проводника в магнитном поле, т.е. от угла α между направлением тока и вектора индукции магнитного поля B ⃗ .

Модуль силы Ампера

Модуль силы Ампера равен произведению модуля индукции магнитного поля B ,

в котором находится проводник с током,

длины этого проводника l , силы тока I в нем и синуса угла между направлениями тока и вектора индукции магнитного поля

Направление

силы Ампера

Направление силы Ампера определяется

по правилу левой руки:

если левую руку расположить

так, чтобы вектор индукции магнитного поля (B⃗) входил

в ладонь, четыре вытянутых

пальца указывали направление

тока (I), тогда отогнутый на 90° большой палец укажет направление силы Ампера (F⃗ A).

Взаимодействие двух

проводников с током

Проводник с током создает вокруг себя магнитное поле,

в это поле помещается второй проводник с током,

а значит на него будет действовать сила Ампера

Действие

магнитного поля

на рамку с током

На рамку действует пара сил, в результате чего она поворачивается.

Направление вектора силы определяем по правилу левой руки.
F=B I l sinα=ma
M=F d=B I S sinα - в ращающий момент

Электроизмерительные

приборы

Магнитоэлектрическая система

Электромагнитная система

Взаимодействие

магнитного поля катушки

со стальным сердечником

Взаимодействие

рамки с током и поля магнита

Применение

силы Ампера

Силы, действующие на проводник с током в магнитном поле, широко используются в технике. Электродвигатели и генераторы, устройства для записи звука в магнитофонах, телефоны и микрофоны - во всех этих и во множестве других приборов и устройств используется взаимодействие токов, токов и магнитов.

Задача

Прямолинейный проводник длиной 0,5 м, по которому течет ток 6 А, находится в однородном магнитном поле. Модуль вектора магнитной индукции 0,2 Тл, проводник расположен под углом

к вектору В .

Сила, действующая на проводник со стороны

магнитного поля, равна

Ответ: 0,3 Н

Ответ

Решение.

Сила Ампера, действующая со стороны магнитного поля на проводник с током, определяется выражением

Правильный ответ: 0,3 Н

Решение

Примеры:

- к нам

Без подсказки

- от нас

Примените правило левой руки к рис. №№ 1,2,3,4.

Рис№3

Рис№2

Рис№4

Рис№1

Где расположен N полюс на рис. 5,6,7?

Рис№7

Рис№5

Рис№6

Интернет-ресурсы

http://fizmat.by/kursy/magnetizm/sila_Ampera

http://www.physbook.ru/index.php/SA._%D0%A1%D0%B8%D0%BB%D0%B0_%D0%90%D0%BC%D0%BF%D0%B5%D1%80%D0%B0

http://class-fizika.narod.ru/10_15.htm

http://www.physics.ru/courses/op25part2/content/chapter1/section/paragraph16/theory.html#.VNoh5iz4uFg

http://www.eduspb.com/node/1775

http://www.ispring.ru

Первым, кто сформулировал правило буравчика, был Петр Буравчик. Это правило очень удобно, если нужно определить такую характеристику магнитного поля, как направленность .

Правило буравчика можно задействовать только в том случае, если магнитное поле расположено прямолинейно по отношению к проводнику с током.

Правило буравчика гласит, что направленность магнитного поля совпадет с направленностью рукоятки самого буравчика, если буравчик с правой нарезкой вкручивается по направлению тока.

Применение данного правила возможно и в соленоиде. Тогда правило буравчика звучит так: большой оттопыренный палец правой руки укажет направление линий магнитной индукции, если обхватить соленоид так, чтобы пальцы указывали на направление тока в витках.

Соленоид - представляет собой катушку с плотно намотанными витками. Обязательное условие - длина катушки должна быть значительно больше, чем диаметр.

Правило правой руки является обратным к правилу буравчику, но с более удобной и понятной формулировкой из-за чего употребляется намного чаще.

Правило правой руки звучит так - обхватите исследуемый элемент правой рукой так, чтобы пальцы сжатого кулака указывали направление , в таком случае при поступательном движении по направлению магнитных линий большой отогнутый на 90 градусов относительно ладони палец укажет направление тока.

Если в задаче описан движущийся проводник, то правило правой руки сформулируется так: расположите руку так, чтобы силовые линии поля перпендикулярно входили в ладонь, а большой палец руки, вытянутый перпендикулярно, должен указывать направление движения проводника, тогда оттопыренные четыре оставшихся пальца будут направлены так же, как и индукционный ток.

Правило левой руки

Расположите левую ладонь так, чтобы четыре пальца указывали направление электрического тока в проводнике, при этом линии индукции должны входить в ладонь под углом 90 градусов, тогда отогнутый большой палец укажет направление действующей на проводник силы.

Чаще всего это правило используют для определения направления, по которому будет отклоняться проводник. Имеется в виду ситуация, когда проводник располагают между двумя магнитами и пускают по нему ток.

Выпишите из учебника закон Био-Савара-Лапласа. Данный закон позволяет рассчитывать величину и направление вектора магнитной индукции в любом общем случае. Основой расчета магнитного поля по данному правилу являются токи, создающие данное поле. Причем длины участков, по которым течет ток, можно делать сколь угодно малыми вплоть до элементарных значений, увеличивая таким образом точность расчета.

Видео по теме

Правило правого винта используется в терминологии одного из разделов физики, изучающего электромагнитные явления. Данное правило применяют для определения направления магнитного поля.

Вам понадобится

Учебник по физике, карандаш, лист бумаги.

Инструкция

Прочитайте в учебнике по восьмого класса то, как звучит правила правого винта. Данное правило иначе еще называют правилом буравчика или правилом правой руки, что говорит о его смысловом характере. Итак, одна из формулировок правила правого винта гласит, что для того чтобы понять, как направлено магнитное поле, расположенное вокруг проводника с током, необходимо представить, что поступательного движение некоторого вращающегося винта совпадает с направлением тока в проводнике. Направление вращения головки винта в этом случае должно указать на направление магнитного поля прямого проводника с током.

Обратите внимание, что формулировка и понимание данного правила становятся более понятны, если представить вместо винта буравчик. Тогда за направление магнитного поля принимается направление вращения рукоятки буравчика.

Вспомните, соленоид. Как известно, он представляет собой катушку индуктивности, намотанную на магнитный сердечник. Катушка подключается к источнику тока, в результате чего внутри нее образуется равномерное магнитное поле определенного направления.

Нарисуйте на листе бумаги схематично соленоид со стороны его торца. Фактически, вы получите изображение окружности. Укажите на окружности, представляющей витки катушки, направление тока в проводнике в виде стрелки (по часовой стрелке). Теперь остается понять по направлению тока, куда направлены линии магнитного поля. В данном случае они могут быть направлены либо от вас, либо к вам.

Представьте, что вы закручиваете некий шуруп или винт, вращая его в направлении движения тока в соленоиде. Поступательное движение шурупа показывает направление магнитного поля внутри соленоида. Если направление тока по часовой стрелке, то вектор индукции магнитного поля направлен от вас.

Примеры некоторых магнитных полей	Линии поля	Определение направления линий магнитной индукции
Поле прямого тока	Линии магнитной индукции прямого тока представляют собой концентрические окружности, лежащие в плоскости, перпендикулярной току.	Большой палец правой руки направляют по току в проводнике, четырьмя пальцами обхватывают проводник, направление, в котором загибаются пальцы, совпадает с направлением линии магнитной индукции.
Поле кругового тока		Четырьмя пальцами правой руки обхватывают проводник по направлению тока в нем, тогда отогнутый большой палец укажет направление линии магнитной индукции.
Поле соленоида (катушки с током)	Тот конец соленоида, из которого линии магнитной индукции выходят, является ее северным магнитным полюсом, другой конец, в который линии индукции входят, является южным магнитным полюсом.	Определяется аналогично полю кругового тока.

Магнитное поле обнаруживается по действию на проводники с током или движущуюся заряженную частицу.

	Сила Ампера	Сила Лоренца
Определение	Сила, с которой магнитное поле действует на проводник с током.	Сила, с которой магнитное поле действует на движущуюся заряженную частицу.
Формула
Направление	Правило левой руки:если левую руку расположить так, чтобы линии магнитной индукции входили в ладонь, четыре вытянутых пальца были направлены по току, то отогнутый на 90 о большой палец укажет направление силы Ампера.	Правило левой руки:если руку расположить так, чтобы линии магнитной индукции входили в ладонь, четыре вытянутых пальца были направлены по направлению движения положительно заряженной частицы, то отогнутый на 90 о большой палец укажет направление силы Лоренца.
Работа силы	,где угол между векторами и .	Сила Лоренца не совершает над частицей работу и не изменяет ее кинетическую энергию, она только искривляет траекторию частицы, сообщая ей центростремительное ускорение.

Характер движения заряженных частиц в магнитном поле.

1) Частица с зарядом попадает в магнитное поле так, что вектор параллелен , в этом случае , частица движется прямолинейно и равномерно.

2) Частица с зарядом попадает в магнитное поле так, что вектор перпендикулярен , в этом случае частица движется по окружности в плоскости, перпендикулярной линиям индукции.

3) Частица с зарядом попадает в магнитное поле так, что вектор составляет некоторый угол с вектором , в этом случае частица движется по спирали.

ПРИМЕР РЕШЕНИЯ ЗАДАЧИ НА ДВИЖЕНИЕ ЗАРЯЖЕННОЙ ЧАСТИЦЫ В МАГНИТНОМ ПОЛЕ

Электрон движется в однородном магнитном поле с индукцией 4 . Найти период его обращения.

Ответ: 8,9

Из формулы, полученной при решении задачи, следует, что период обращения заряженной частицы в магнитном поле не зависит от скорости, с которой она влетает в магнитное поле и не зависит от радиуса окружности, по которой она движется.

ЭЛЕКТРОМАГНИТНАЯ ИНДУКЦИЯ

Электромагнитная индукция – это явление возникновения ЭДС индукции в проводящем контуре, находящемся в изменяющемся магнитном поле. Если проводящий контур замкнут, то в нем возникает индукционный ток.

ЗАКОН ЭЛЕКТРОМАГНИТНОЙ ИНДУКЦИИ (ЗАКОН ФАРАДЕЯ): ЭДС индукции равна по модулю скорости изменения магнитного потока.

или , где число витков в контуре, магнитный поток.

Знак «минус» в законе отражает правило Ленца: индукционный ток своим магнитным потоком препятствует изменению того магнитного потока, которым он вызван .

Где площадь поверхности контура, угол между вектором магнитной индукции и нормалью к плоскости контура.

Где индуктивность проводника.

Индуктивность зависит от формы, размеров проводника (индуктивность прямого проводника меньше индуктивности катушки), от магнитных свойств окружающей проводник среды.

Способы получения ЭДС индукции	Формула	Природа сторонних сил	Определение направления индукционного тока
Проводник находится в переменном магнитном поле	, где	Вихревое электрическое поле, которое порождается изменяющимся магнитным полем.	Алгоритм: 1) Определить направление внешнего магнитного поля. 2) Определить увеличивается или уменьшается магнитный поток. 3) Определить направление магнитного поля индукционного тока. Если >0,то , если <0, то 4) По правилу буравчика (правой руки) по направлению определить направление индукционного тока.
Изменяется площадь контура	, где
Изменяется положение контура в магнитном поле (изменяется угол )	, где
Проводник движется в однородном магнитном поле	, , где угол между	Сила Лоренца	Правило правой руки: если ладонь расположить так, чтобы вектор магнитной индукции входил в ладонь, отставленный большой палец совпадал с направлением скорости проводника, то четыре вытянутых пальца укажут направление индукционного тока.
Самоиндук-ция – явление возникнове-ния ЭДС индукции в проводнике, по которому идет изменяющий-ся ток	или	Вихревое электрическое поле	Ток самоиндукции направлен в ту же сторону, что и ток созданный источником, если сила тока уменьшается, ток самоиндукции направлен против тока созданного источником, если сила тока увеличивается.

Пример использования алгоритма:

При решении задач на электромагнитную индукцию используют закон Ома: , причем .

ЭНЕГРИЯ МАГНИТНОГО ПОЛЯ

ВИХРЕВЫЕ И ПОТЕНЦИАЛЬНЫЕ ПОЛЯ

	Потенциальные поля: гравитационное, электростатическое	Вихревые (непотенциальные) поля
магнитное	вихревое электрическое
Источник поля	Неподвижный электрический заряд		Изменяющее-ся магнитное поле
Индикатор поля (объект, на который поле действует с некоторой силой)	Электрический заряд	Движущийся заряд (электрический ток)	Электричес-кий заряд
Линии поля	Незамкнутые линии напряженности электрического поля, начинаются на положительных зарядах	Замкнутые линии магнитной индукции	Замкнутые линии напряженнос-ти

Свойства сил потенциальных полей:

1) Работа сил потенциального поля не зависит от формы траектории, а определяется только начальным и конечным положением тела.

2) Работа сил потенциального поля при перемещении тела (заряда) по замкнутой траектории равна нулю.

3) Работа сил потенциального поля равна изменению потенциальной энергии тела (заряда), взятому со знаком «минус».

ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ

Электромагнитные колебания – это периодические изменения заряда, силы тока, напряжения.

- формула для расчета периода электромагнитных колебаний (формула Томсона).

СВОБОДНЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ осуществляются в колебательном контуре, состоящем из катушки индуктивностью и конденсатора емкости .Для того, чтобы в контуре возникли колебания, конденсатор необходимо зарядить, сообщив ему заряд .


Заряд

Сила тока

Напряжение

Энергия электрического поля
Энергия магнитного поля
Полная энергия

Идеальный колебательный контур – контур, сопротивление которого равно нулю. В реальных контурах , поэтому колебания затухают, сообщенная контуру первоначально энергия превращается в тепло.

ВЫНУЖДЕННЫЕ ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ (ПЕРЕМЕННЫЙ ТОК)

Переменный ток можно получить, вращая проводящую рамку в магнитном поле. При этом магнитный поток будет изменяться по закону синуса или косинуса.

Мгновенное значение ЭДС индукции в контуре

где максимальное значение ЭДС индукции если рамка содержит витков, то

Действующим значением напряжения и силы переменного тока называют напряжение и силу такого постоянного тока, при котором в цепи выделяется такое же количество теплоты, как и при данном переменном токе.

Вольтметры и амперметры, включенные в цепь переменного тока, измеряют действующие значения.

НАГРУЗКИ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

Характерное явление Сила тока, напряжение Закон Ома Происходит необратимое преобразование электрической энергии в тепло. Колебания тока и напряжения совпадают по фазе. активное сопротивление. Емкость Происходит периодическая зарядка и разрядка конденсатора.

Колебания тока опережают колебания напряжения на емкостное сопротивление. Индуктивность ЭДС самоиндукции препятствует изменению силы тока в катушке.

Колебания тока отстают от колебаний напряжения на индуктивное сопротивление.

РЕЗОНАНС В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ – это резкое возрастание амплитуды колебаний силы тока и напряжения при совпадении частоты подаваемого в цепь переменного тока с собственной частотой колебания цепи. Резонанс возможен, если цепь, содержащую индуктивность и емкость и имеющую собственную частоту колебаний , которая зависит только от и , подключают к цепи переменного тока с частотой причем Резонансная частота на проводах ЛЭП, затем получают напряжение, необходимое для потребителя с помощью понижающих трансформаторов.

ЭЛЕКТРОМАГНИТНЫЕ ВОЛНЫ

Электромагнитная волна – распространяющееся в пространстве электромагнитное поле. Теория электромагнитных волн создана Дж. Максвеллом в 60-х годах 19 века:

1) Переменное магнитное поле порождает переменное электрическое поле, переменное электрическое поле порождает переменное магнитное поле и т. д. Этот процесс лежит в образовании электромагнитной волны.

2) Источником электромагнитной волны является колеблющийся (движущийся с ускорением) заряд.

3) Электромагнитная волна в вакууме распространяется со скоростью света

4) Электромагнитные волны поперечные. Колебания векторов и происходят во взаимно перпендикулярных плоскостях, которые перпендикулярны направлению скорости распространения волны, т.е. взаимно перпендикулярны.

5) Колебания векторов и совпадают по фазе, т. е. они одновременно обращаются в нуль и одновременно достигают максимума.

6) Электромагнитные волны могут отражаться, преломляться, им присущи явления интерференции, дифракции, дисперсии, поляризации.

Впервые электромагнитные волны были обнаружены немецким физиком Генрихом Герцем в 1887 г. В своих экспериментах Герц использовал открытый колебательный контур, представляющий собой отрезок металлического проводника (антенну или вибратор Герца).

ПРИНЦИПЫ РАДИОСВЯЗИ

Радиосвязь – передача информации с помощью электромагнитных волн.

РАДИОПЕРЕДАТЧИК

РАДИОПРИЕМНИК

КЛАССИФИКАЦИЯ РАДИОВОЛН

ГЕОМЕТРИЧЕСКАЯ ОПТИКА

ЗАКОНЫ ГЕОМЕТРИЧЕСКОЙ ОПТИКИ

1)Закон прямолинейного распространения света.
